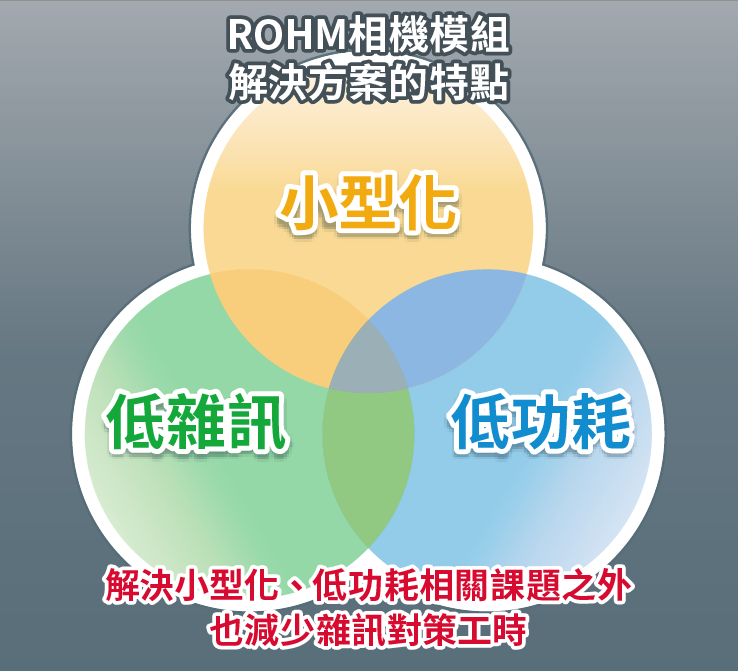

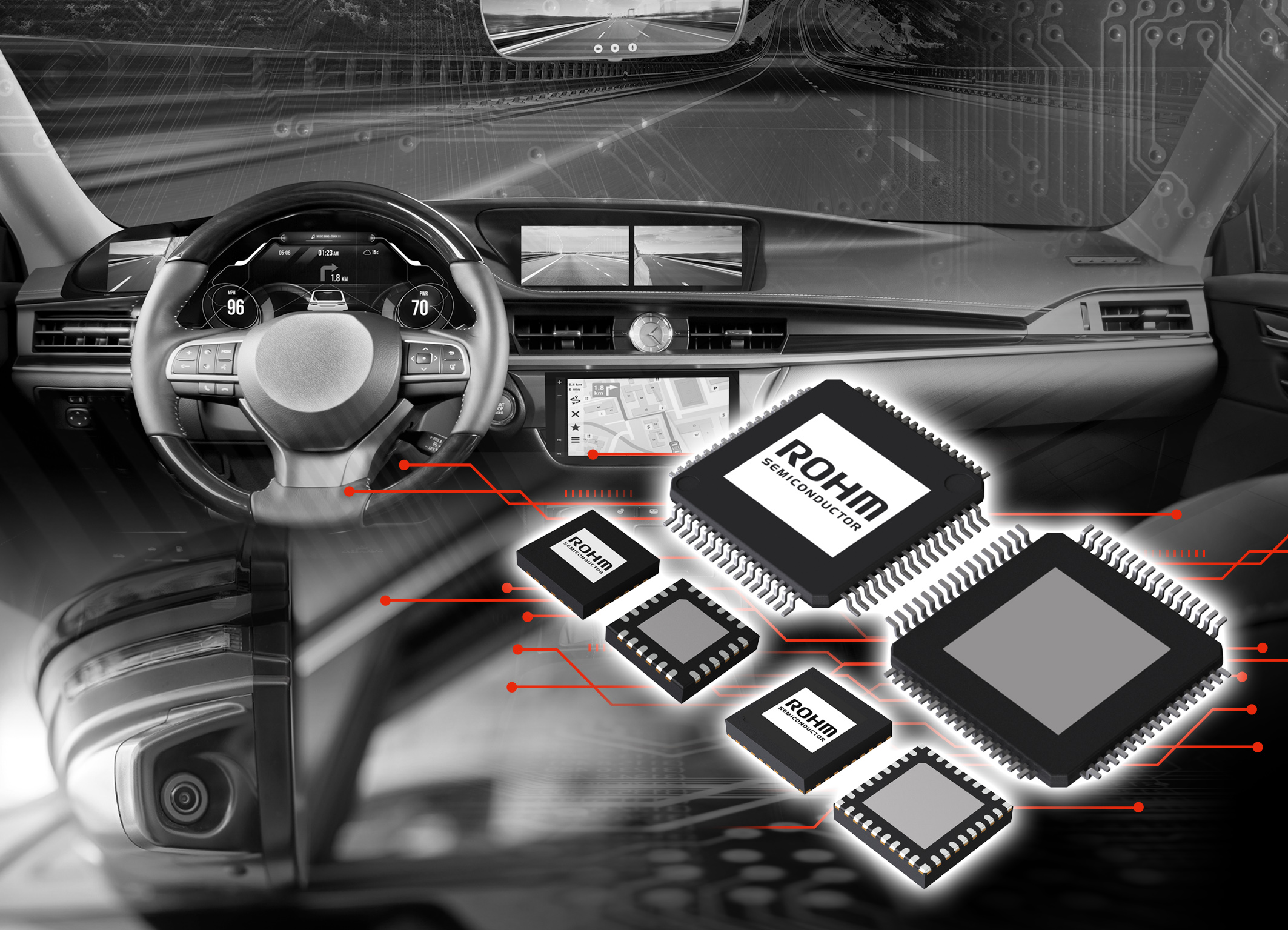

半導體製造商ROHM（總公司：日本京都市）研發出非常適用於ADAS（先進駕駛輔助系統）的車電相機模組SerDes IC※1「BU18xMxx-C」以及相機用PMIC※2「BD86852MUF-C」。這二款產品不僅可滿足模組小型化和低功耗的需求，而且其低雜訊（低EMI）的特性，也有助減少客戶端研發工時。
ADAS系統是由LiDAR、聲納和相機等具有不同感測方法和感測距離的裝置構建而成。其中，像是停車輔助系統等，由於車電相機在消除周邊盲區方面極為重要，因此近期新車每輛均配備了約10個相機。此外，隨著ADAS的不斷進展，其使用數量也一直在增加，因此提昇相機性能也出現更高的要求。另一方面，隨著相機安裝數量的增加，電池可供給的電量和可安裝相機的空間卻是有限的情況下，在車電相機模組中，對進一步縮小電路板尺寸和降低功耗的需求也因此日益高漲。

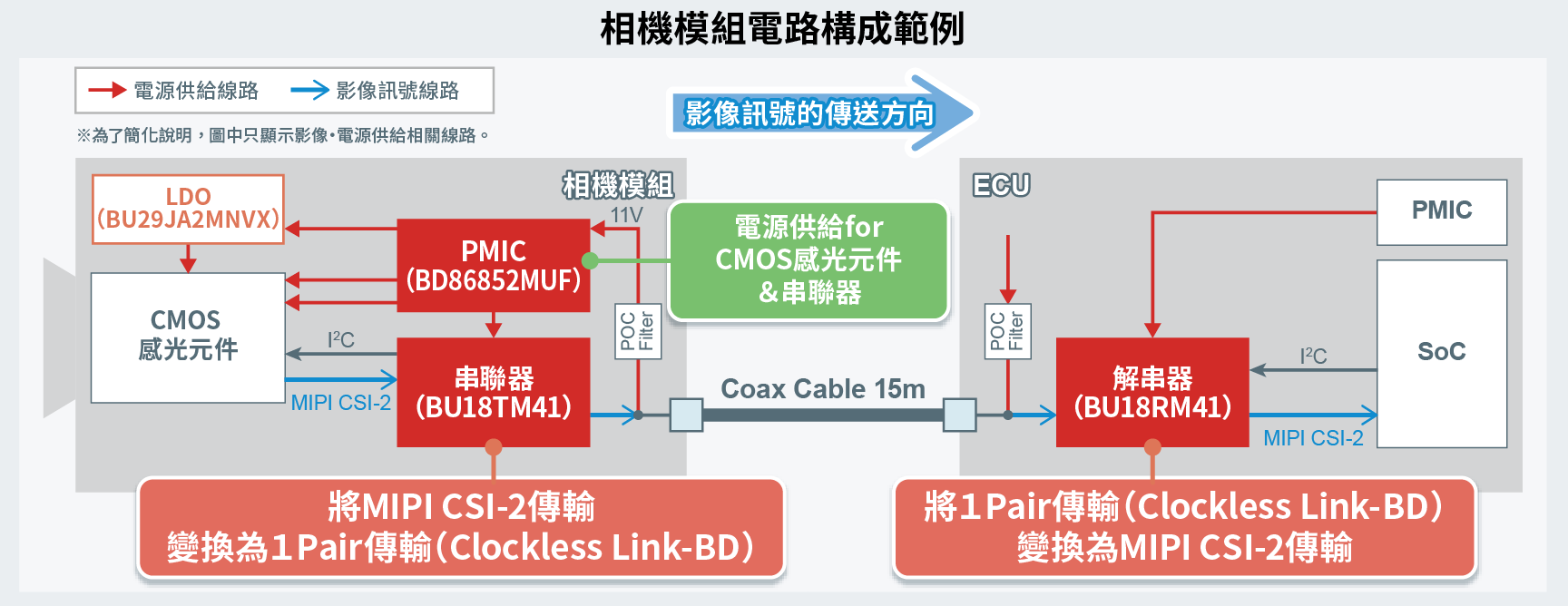

ROHM透過融合SerDes IC和相機用PMIC的新產品，徹底解決了上述問題。此外，由於二種產品都具有展頻功能，因此雜訊更低，有助於車電應用設計中的雜訊問題，進而減少雜訊對策的設計工時。
用來傳輸影像的SerDes IC「BU18xMxx-C」可以根據解析度優化傳輸速率，因此與市場競品相比，功耗可降低27％。此外，透過傳輸速率優化功能和展頻功能※3，還可將雜訊峰值降低約 20dB。不僅如此，該IC還具有凍結檢測功能，可以檢測圖像的凍結狀態，從而提高整個ADAS系統的可靠性。
用於相機的PMIC（電源管理IC）「BD86852MUF-C」可以為各主要製造商的CMOS感光元件的電源系統提供更好的管理功能。由於僅透過單顆IC即可進行電壓設定和時序控制，因此安裝面積可減少約41％，有助車電相機模組小型化。另外，由於電路結構可將集中在相機用PMIC上的熱量分散，因此透過抑制發熱量，達到了78.6%的高轉換效率，有助進一步降低功耗。
SerDes IC「BU18xMxx-C」已於2021年2月開始提供樣品（樣品價格1,000日元〜/個，未稅），預計從2021年6月開始暫以每月20萬個的規模投入量產。另外，用於相機的PMIC「BD86852MUF-C」已於2021年1月起以每月50萬個的規模投入量產（樣品價格500日元/個，未稅）。
＜詳細特點＞
非常適用於車電相機模組的SerDes IC「BU18xMxx-C」和相機用PMIC「BD86852MUF-C」，均符合車電產品可靠性標準AEC-Q100，可確保車電應用所需的可靠性。此外用於相機的PMIC，目前正以符合更嚴格的ISO 26262※4流程認證要求為目標來研發新產品，預計將在2021年度推出符合該標準「ASIL-B」安全等級的產品樣品。
■ SerDes IC「BU18xMxx-C」特點
1. 優化傳輸速率，有助降低車電相機模組功耗
一般的SerDes IC為每個頻段設定了固定的傳輸速率。然而，由於這種方式無法更精細地設定傳輸速率，因此會產生功率損耗。而「BU18xMxx-C」則配備了根據解析度而非頻段來優化傳輸速率的功能。由於可以進行比市場競品更精細的傳輸速率設定，因此工作效率更高，有助進一步降低車電相機模組功耗。若將本產品安裝在使用四個相機模組的應用產品，與市場競品相比，上述優勢可將功耗降低約27％。
2. 內建傳輸速率優化功能和展頻功能，有助減少雜訊對策設計工時

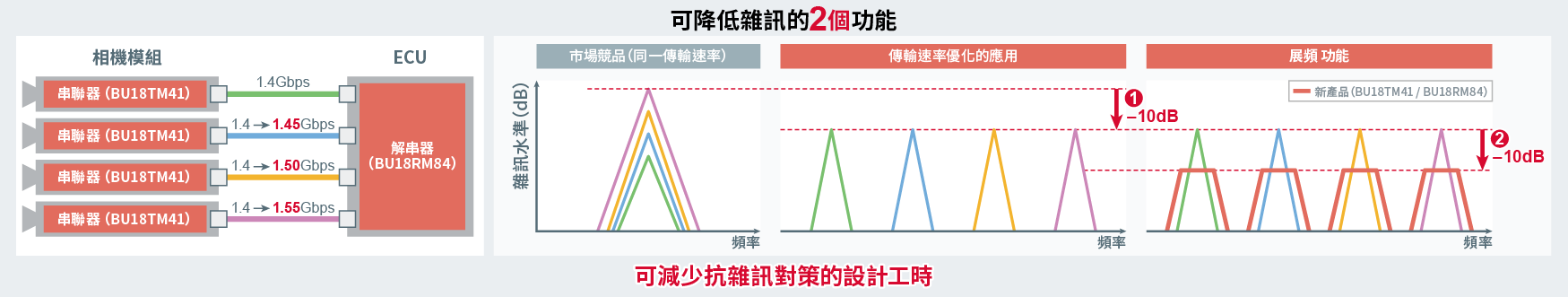

運用上述傳輸速率優化功能，本產品透過微調各路徑傳輸速率，分散了雜訊峰值，並使雜訊降低了10dB左右（下圖中①）。此外，透過序列器和解串器等兩顆IC的展頻功能，還可以使雜訊再降低10dB左右（下圖中的②）。在車電應用設計中，雜訊一直是一個主要問題，上述優勢將有助減少雜訊對策設計工時。
3. 配備凍結檢測功能，有助提高可靠性
本產品還配備有用來檢測圖像凍結狀態的功能。除了透過比較從CMOS感光元件到解串器的MIPI CRC值，來確認圖像是否準確傳輸的基本功能外，還可透過序列器經常比較相機圖像的資料訊框CRC值與其前後值，來監控圖像凍結問題。如果資料訊框CRC值持續一致，則可透過輸出錯誤標記來通知後段IC發生了圖像凍結問題，這將有助提高ADAS系統的可靠性。
4. 產品系列完整，支援各種CMOS感光元件和SoC
本產品共有3個產品型號，其中包括一款序列器和二款解串器產品。由於三款產品都支援三大主要通訊線材，因此可支援各種CMOS感光元件和SoC。
■適用相機的PMIC「BD86852MUF-C」特點
1. 針對CMOS感光元件進行優化，電路板面積更小
CMOS感光元件是車電相機的主要元件，隨著製造商不同，其驅動電壓設定和時序控制也不同，並且需要使用很多外接零件來構成。「BD86852MUF-C」配備了可設定主要CMOS感光元件的驅動電壓和時序控制的引腳，因此無需驅動電壓設定和時序控制用的外接零件。與傳統產品相比，零件數量和安裝面積顯著減少，有助車電相機模組的小型化。
2．轉換效率高，有助降低功耗
本產品透過外接LDO※5向CMOS感光元件供電，可將集中在IC中的熱量加以分散。透過抑制整個電路的發熱量，達成高達78.6％的轉換效率，比市場競品提升約4％，有助進一步降低車電相機模組功耗。此外還可縮短CMOS感光元件和LDO之間的距離，減少對電源線的雜訊干擾，為CMOS感光元件穩定供電。
3．具備展頻功能，有助減少雜訊對策設計工時
本產品在內建的切換穩壓器（DC/DC轉換器）※5中配備了展頻功能，可將因開關所帶來的雜訊峰值降低約10dB。由於可以在不更換電路板的情況下降低雜訊，因此有助減少雜訊對策設計工時。
4．內建非常適用於相機模組的電源系統，確保高可靠性
本產品中內建了三個DC/DC轉換器作為相機模組所需的電源系統。此外還配備了各種保護功能，除了可減少外接零件數量的時序控制功能外，還有用來監控電壓狀態的Power Good等眾多功能，可以在確保高可靠性的同時，實現相機模組用的低雜訊、高效率的電源電路。
|
產品型號 |
電源電壓
[V] |
震盪頻率
(MHz) |
動作溫度
[℃] |
輸出電壓精度
(%) |
DC/DC輸出 |
功能 |
封裝
(mm) |
|
項目 |
一次側
DC/DC |
二次側
DC/DC1 |
二次側
DC/DC2 |
Reset |
Power Good |
展頻功能 |
外接
LDO控制 |
 BD86852MUF-C |
4 ～18 |
2.2 |
-40～+125 |
2 |
輸出電壓（V） |
3.3 or 3.9 |
1.1 or 1.2 |
1.8 |
✓ |
✓ |
✓ |
✓ |
VQFN24FAV4040
4.0×4.0×1.0 |
|
輸出電流（A） |
2 |
1 |
1 |
